魔點x2門禁機接線教程圖及接線教程

魔點x2門禁機接線圖及接線教程

       魔點X2門禁機時一款智能指紋考勤門禁機，外觀時尚美觀，無縫對接釘釘軟件終端，實現手機輕松管理考勤機門禁數據，方便快捷；

安裝：

      設備安裝需要提前在墻體預埋86暗盒，將設備內的掛墻件安裝在暗盒上，同時在暗盒處的接線需要預留10-15CM長度，不能留太長也不要留太短；安裝高度距離地面1.2米左右即可；

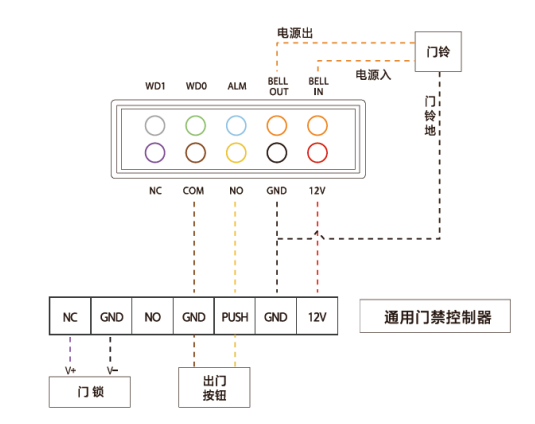

魔點X2門禁考勤機接線圖：

接線教程：

       此圖上方是魔點X2門禁主機接線端子，下圖是魔點標配門禁電源接線端子；門禁機的GND接門禁電源GND，門禁機的12V接門禁電源的12V,門禁機的NO接門禁電源的PUSH，門禁機的com端口接門禁電源的GND；出門按鈕接門禁電源的GND和PUSH不區分正負極；門鎖的正極接門禁電源的NC端口，負極接門禁電源GND端口；門鈴輸出端接門禁機的BELLOUT,門鈴輸入接門禁機的BELLIN,接地則接在門禁機的GND端口；

以上則是魔點X2門禁考勤機接線圖及接線教程；希望對你有幫助；
